لامپ smd چیست؟

مهمترین تفاوت لامپ SMD و COB

تفاوت انواع لامپ LED ،COB و SMD

حضور تکنولوژی ال ای دی انقلاب بزرگی در صنعت لامپ های الکتریکی ایجاد کرد. پیشرفت سریع فن آوری و نو آوری درخانواده ی این چراغ ها باعث خلق لامپ های متفاوت سی او بی و اس ام دی شد و نورپردازی و روشنایی را از هر جهت بهبود بخشیدند. انتخاب هر نوع از تکنولوژی های LED بستگی به کاربرد آن دارد و ما در این مقاله به بررسی و مقایسه انواع لامپ LED نوع اس ام دی و سی او بی می پردازیم. این مقایسه و شمردن تفاوت انواع لامپ LED ،COB و SMD به منظور برتری یکی بر دیگری نیست بلکه به ما کمک می کند تا بر اساس نوع کاربرد خویش لامپ بهتری برای آن کاربرد به خصوص انتخاب نماید.

لامپ LED

لامپ LED یا Light-Emitting Diode که به طور مخفف لامپ LED نیز خوانده می شود یک منبع تولید نور برای استفاده در چراغ روشنایی است که روشنایی را با استفاده از دیودهای نوری تولید می کند. لامپ های ال ای دی حرارت بسیار کمی تولید می کنند که به این معنی است که ۹۰ درصد انرژی مصرفی لامپ LED به نور تبدیل می شود و تلفات بسیار کمی دارد. طول عمر یک لامپ LED چند برابر لامپ رشته ای است و در مقایسه با لامپ فلورسنت به طور قابل توجهی کارآمدتر است. انتخاب تکنولوژی LED مانند انتخاب لباس گرم و مناسب برای فصل زمستان است.

شما با استفاده از لامپ های ال ای دی می توانید با صرفه جویی در مصرف برق هزینه ی کمتری بپردازید و در عین حال از نور مناسب این لامپ ها و چراغ ها نیز بهره مند شوید. بسیاری از افراد فکر می کنند که هزینه ی زیاد خرید این لامپ ها برای آن ها به صرفه نخواهد بود اما در واقع استفاده ی طولانی مدت از این لامپ ها از آن جهت که عمر مفید این چراغ ها زیاد بوده و نیاز به تعویض کمتری دارند، قطعا مقرون به صرفه است و از طرفی با مصرف انرژی کمتر هزینه ی کمتری نیز برای برق می پردازید.

لامپ SMD

لامپ SMD ال ای دی یکی از انواع خانواده LED هستند. این واژه مخفف کلمات SURFACE MOUNTED DEVICE می باشد. تراشه هایLED دراین تکنولوژی به صورت دائم و با متود نصب سطحی (SMT) بر روی مدار الکتریکی واقع می شوند. در این روش دیگر نیازی به سوراخ کرد بورد نمی باشد. از مزایای نصب سحطی LED می توان به موارد زیر اشاره کرد:

• کاهش حجم قطعه به دلیل استفاده کمتر از قلع.
• کاهش خطا درروند تولید و بالا رفتن کیفی مونتاژ به علت دخالت کمتر نیروی انسانی.
• زاویه پخش چراغ ها با تکنولوژی SMD بسیار گسترده است.
• کاهش هزینه ها.

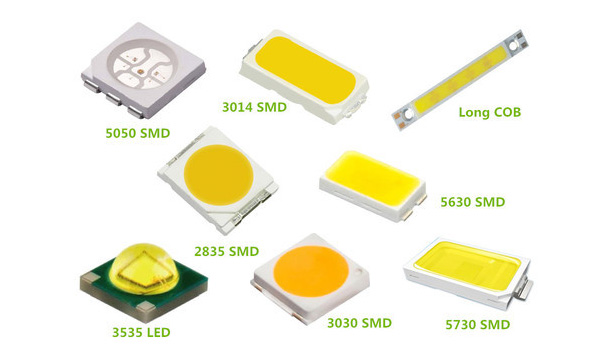

تراشه های SMD دارای انواع مختلفی بر اساس ابعاد هستند. ۲۸۳۵، ۵۰۵۰ و ۵۶۳۰ نمونه هایی از این چیپ ها هستند.

لامپ cob

این محصول اختصار کلمات CHIPS ON BOARD می باشد. در این تکنولوژی که برای نصب ال ای دی بر روی مدار چاپی مورد استفاده قرار می گیرد قسمت های مختلفی مانند سیم ارتباطی، مدار و لایه ی فلوئورسنتی در مدار چاپی ساخته می شوند. در واقع تمامی اجزا بر روی مدار چاپی ساخته می شوند و هیچ قطعه ای از قبل ساخته شده نمی باشد. همچنین در سی او بی تمامی قطعه ها و اجزا در یک لایه ی پوششی قرار می گیرند تا به واسطه ی آن در معرض آلودگی کمتری قرار گرفته و به همین جهت نیز آسیب کمتری می بینند.

تفاوت انواع لامپ LED ،COB و SMD

برای این که با توجه به تفاوت SMD و COB انتخاب صحیحی داشته باشید قابل ذکر است که کاربرد و شرایط محیط بر روی انتخاب شما قطعا تاثیر گذار میشود. ال ای دی های اس ام دی عمر طولانی دارند و در واقع به صرفه می باشند و علاوه بر این از انرژی بسیار کمی استفاده می کنند، اما تمامی این ویژگی ها زمانی معنا پیدا می کند که محیط و شرایط برای استفاده از آن قطعه مناسب باشد. برای این که بتوانید از بین این دو انتخاب درستی داشته باشید باید به تفاوت SMD و COB توجه کنید زیرا هر کدام از آن ها برای یک کاربردی ساخته و طراحی شده اند. مهم ترین موردی که باید به آن توجه کنید این است که آیا نور متمرکز نیاز دارید و یا از نور یکنواخت می خواهید استفاده کنید که این موضوع در واقع اصلی ترین تفاوت چراغ SMD با چراغ COB است.

مهمترین تفاوت لامپ SMD و COB پیام بگذارید

مهمترین تفاوت لامپ SMD و COB در این متن به شما گفته خواهد شد.

که کمک بسیاری به شما در زمان انتخاب و خرید چراغ یا لامپ مناسب برای محیط شما می‌کند.

تفاوت اصلی لامپ های سی او بی (COB) با اس ام دی (SMD) در اتصالات و نوع مدار بکار رفته در آنها می‌باشد.

که سبب تفاوت در عملکرد آنها می‌شود:

مهمترین تفاوت لامپ SMD و COB

1- انتشار نور چراغ یا لامپ سی او بی (COB) موضعی و متمرکز است

در صورتی که انتشار نور لامپ یا چراغ اس ام دی (SMD) یکنواخت تر است.

2- لامپ های سی او بی (COB) نسبت به لامپ اس ام دی (SMD) ، از تعداد بیشتری دیود بر روی یک سطح برخوردار است.

3- لامپ یا چراغ اس ام دی گرمای کمتری نسبت به لامپ های سی او بی تولید می‌کند.

4- توانایی ایجاد رنگ نور متنوع با استفاده از تنظیم سطح خروجی دیود ها در لامپ یا چراغ اس ام دی بیشتر است .

اما لامپ های سی او بی (COB) فقط توانایی یک رنگ را دارند.

⇐ مشاهده لیست قیمت انواع چراغ و پروژکتور های COB و SMD در فروشگاه ⇒

5- شار نوری لامپ سی او بی (COB) 80 لومن نور در هر وات است

و شار نوری لامپ اس ام دی (SMD) 50 تا 100 لومن در هر وات می‌باشد.

6- در لامپ سی او بی (COB)، بوردهایی از جنس فلز مرغوب بکار رفته است

اما در چراغ اس ام دی برای اتصال چیپ‌ها از سیم‎‌هایی با آلیاژ طلا می‌باشد.

امروزه مهمترین تفاوت لامپ SMD و COB باهم در دیودها و اتصالات آنها می‌باشد.

که در این متن، شش مورد آن را بررسی کردیم.

برای مشاوره و کسب اطلاعات بیشتر می‌توانید با کارشناسان روشنایی پیک نور تماس بگیرید.

بایگانی برچسب برای: smd چیست

در این مقاله از گروه صنعتی مهر سعی داریم به تفاوت SMD LED و COB LED ، ویژگی های هر یک و نحوه تشخیص آنها از یکدیگر بپردازیم.

هنگامی که صحبت از ال ای دی ها میشود، اکثر افراد یک گروه از دیودها که یک پرتو نور را تشکیل میدهند تصور میکنند. اما مانند دیگر فناوری ها که به سرعت در حال

توسعه هستند، LED ها نیز به تدریج کارآمدتر، مقرون به صرفه تر و قدرتمند تر شده اند.

https://scm-co.ir/wp-content/uploads/smd-vs-cob-1.png 350 700 گروه صنعتی مهر http://scm-co.ir/wp-content/uploads/2016/04/scm1.png گروه صنعتی مهر 2021-09-06 02:14:38 2021-09-28 14:20:29 تفاوت SMD LED و COB LED

آخرین مقالات نورپردازی و روشنایی

• آزمایشگاه تولید لامپ LED ال ای دی
• اجرای پروژه های نورپردازی
• بررسی مزایای جایگزینی لامپ‌ ال ای دی LED
• لامپ ال ای دی LED ، چراغ ال ای دی
• انواع لامپ روشنایی
• پنل خورشیدی Solar Panel
• کاربرد لامپ LED ال ای دی چیست ؟
• تفاوت لامپ ال ای دی LED با لامپ کم مصرف
• طراحی و سبک چراغ خیابانی LED
• سلامت چراغ خیابانی LED ال ای دی

برچسب محصولات

اطلاعات تماس

آدرس: قم، شهرک صنعتی شکوهیه، فاز دوم، خیابان شهید کاظمی،کوچه اول،فرعی پنجم

اس ام دی (smd) چیست؟ کاربرد های صنعتی

SMD LED (مخفف Surface-Mount-Device, Light-Emitting-Diode) نوعی LED است که با داشتن کپسوله 3 در 1 مشخص می شود، به لامپ smd چیست؟ این معنی که هر 3 رنگ (قرمز، سبز، آبی) را در یک سیستم ادغام می کند. مونتاژ روی برد مدار توسط فرآیند پلاریزاسیون در جلوی ماژول LED انجام می شود.

LED بهتر است یا SMD ؟

یکی از بزرگ‌ ترین پیشرفت‌های این نوع تکنولوژی نورافکن‌های SMD است که خروجی لومن بالاتر با مصرف انرژی کمتر ارائه می ‌دهند، که آن‌ ها را نسبت به چراغ ‌های LED قدیمی ‌تر، قدرتمند تر و کارآمد تر می ‌کند.

چراغ SMD به چه معناست؟

SMD به معنای دیود روی سطح است. این فناوری بهتر از نسل اول LED های DIP است. LED های نوع SMD بر روی یک بستر آلومینیومی نصب شده و در یک رزین اپوکسی پوشانده شده اند.

تفاوت LED و SMD LED چیست؟

لامپ‌های ال ‌ای‌ دی برق یا چراغ‌ های پایین معمولاً شامل 3 یا 4 تراشه ی LED با قدرت بالا هستند که با هم ترکیب می ‌شوند تا یک پرتو ی متمرکز از نور، معمولاً با زاویه 25 یا 40 درجه ایجاد کنند. لامپ های LED SMD از مجموعه ای از تراشه های LED بسیار کوچک تشکیل شده اند که معمولاً حدود 20 عدد در هر لامپ می باشد.

برای یک نوار LED در یک محیط معمولی در دمای اتاق 24 درجه ی سانتیگراد، می توانید انتظار داشته باشید که نوار LED به دمای 54 درجه ی سانتی گراد برسد.

ال ای دی های SMD برای چه مواردی استفاده می شوند؟

ال ای دی های SMD به طور گسترده در سیستم های روشنایی خانگی و صنعتی، وسایل نقلیه و همچنین وسایل الکترونیکی شخصی مانند صفحه نمایش LED، تلویزیون، پروژکتور و غیره استفاده می شود. ال ای دی های SMD با سیستم RGB برای نورپردازی تزئینی و صفحه نمایش های بزرگ تصویر تمام رنگی استفاده می شود.

SMD (دیود سطحی):

اس ام دی های قرمز، سبز و آبی به صورت بصری در یک نقطه جمع می شوند و رنگ سیاه یا سفید را تولید می کنند. این نقطه یا دایره یا مربع است که قطر آن فقط چند میلی متر است. این ماژول ها را می توان تا اندازه 1 میلی متر ساخت.

نوع SMD به چه معناست؟

SMD به معنای دیود روی سطح است. این فناوری بهتر از نسل اول LED های DIP است. LED های نوع SMD بر روی یک بستر آلومینیومی نصب شده و در یک رزین اپوکسی پوشانده شده اند.

اس ام دی پرژکتوری از اس ام دی در حرفه ها و موارد مختلفی استفاده می شود. یکی از پرکاربرد ترین موارد استفاده از اس ام دی در اجزای مختلف ماشین می باشد. برای مثال:

• 1- لامپ مه شکن اتومبیل
• 2- چراغ کابین خودرو
• 3- چراغ پلاک و لامپ صندوق عقب

اما استفاده از اس ام دی ها تنها مختص به موارد فوق نیست. همچنین می دانیم که از اس ام دی برای نورپردازی و ایجاد نما های بسیار زیبای داخلی و خارجی استفاده می شود. برای مثال از اس ام دی برای نورپردازی و طراحی نمای داخلی منازل، آسمان های مجازی متحرک، باغ و باغچه و … استفاده می گردد.

اس ام دی ها بر اساس رنگ معمولا به دو دسته تقسیم می شوند و همچنین بر اساس ساختار بدنه نیز ما انواع مختلفی از اس ام دی ها را در بازار پیدا می کنیم.

انواع اس ام دی ها (از نظر ساختار بدنه):

• 1- لامپ اس ام دی حبابی
• 2- ریسه های ال ای دی
• 3- لامپ smd چیست؟ اس ام دی پرژکتوری
• 4- اس ام دی های ریسه ای
• 5- اس ام دی بلوکی و رزینی

کاربرد اس ام دی در صنعت تابلوسازی:

یکی از پرکاربرد ترین موارد استفاده از اس ام دی در تابلوسازی می باشد.

1- اس ام دی بلوکی :

یکی از پرطرفدار ترین و پر کاربرد ترین نوع مصرفی اس ام دی ها در تابلوسازی، اس ام دی های بلوکی می باشند. شکل ظاهری این اس ام دی ها نیز مانند بلوک می باشد. ابتدا یک قاب سخت با پلاستیک فشرده تهیه میکنند سپس اس ام دی های مورد نظر را داخل قاب سخت قرار داده و روی آن ها را با لایه ای از پلاستیک مخصوص و یا رزین می پوشانند.

2- اس ام دی های خطی:

این نوع اس ام دی ها خود به دسته ی ساده و لنز دار تقسیم می شوند. همان طور که از اسم آن ها مشخص است، شکل ظاهری این نوع SMD به صورت خط می باشد، به این صورت که لامپ smd چیست؟ آن ها را روی یک خط آلومینیومی مونتاژ و سیم کشی می کنیم. این نوع اس ام دی ها معمولا در شاخه های صد سانتی متری (یک متری) تهیه می شوند.

در تابلو های لایت باکس یا تابلو های باکس چنلیوم اغلب از اس ام دی های خطی ساده استفاده می شود، به این صورت که آن ها را به ساده ترین شیوه روی خط آلومینیومی تهیه شده، مونتاژ می کنیم.

دسته ی لنزدار آن ها مدرن تر و پرطرفدار تر از نوع ساده ی آن ها می باشد، زیرا که SMD های مورد استفاده در شاخه ی آلومینیومی قوی تر و پر نور تر هستند و همچنین بر روی اس ام دی ها یک لنز طراحی شده است که نوردهی را افزایش دهد. کاربرد این دسته بیشتر در تابلو های بزرگ باکس لایت یا فلکسی می باشد.

3- اس ام دی های پیکسلی:

این نوع از اس ام دی ها از جدیدترین های بازار می باشد. این نوع SMD معمولا برای تابلو های پیکسلی استفاده می گردند.

4-اس ام دی های ریسه ای:

این نوع به صورت ریسه های پلاستیکی تولید می شود به این صورت که اس ام دی ها را بر روی نوار های مخصوص مونتاز و سیم کشی می کنیم، سپس با استفاده از دستگاه های مخصوص روی آن ها روکشی از جنس پلاستیک می کشند.

لامپ اس ام دی

انواع لامپ اس ام دی (SMD) در حال حاضر به طور گسترده در ساخت چراغ ها و نوارهای LED برای کاربردهای مختلف مورد استفاده قرار می گیرند. این فناوری در هر جایی که نیاز به راندمان بالا و کنترل دقیق توزیع نور باشد، استفاده می شود.

لامپ های SMD، با ویژگی هایی نظیر دوام بالا، مصرف انرژی کم و استانداردهای بالا در حوزه کیفیت و ایمنی مشخص می شوند. در ادامه با ما همراه باشید تا با چیستی لامپ اس ام دی (SMD)، ویژگی ها، کاربردها و انواع این لامپ های دوستدار محیط زیست آشنا شوید.

لامپ اس ام دی چیست؟

SMD مخفف عبارت "Surface Mount Device" است و لامپ اس ام دی، مخفف دستگاه نصب سطحی و دیود ساطع نور می باشد. ترکیب این کلمات اختصاری نشان دهنده قطعات الکترونیکی متشکل از ماژول های LED است که به طور مستقیم در یک طرف برد مدار چاپی با استفاده از فناوری نصب سطحی، معروف به SMT، نصب شده اند. LED های SMD با یک شکل موازی به نام تراشه مشخص می شوند که شامل سطح ساطع کننده در داخل است. دیودهایی که دستگاه را تغذیه می کنند، در کناره ها قرار دارند.

لحیم کاری لامپ های SMD چگونه انجام می شود؟

تراشه‌های ال‌ای‌دی SMD، دستگاه ‌های ال ‌ای ‌دی مستقلی هستند که با لحیم کاری و با استفاده از فناوری SMT بر روی سطح برد مدار چاپی (PCB) نصب می‌شوند. این عمل به LED های SMD اجازه می دهد تا در هر دو طرف برد مدار لحیم شوند، بدون برش یا سوراخ کردن در برد. مزایای استفاده از این نوع مونتاژ قطعات عبارتند از:

• امکان استفاده از قطعات کمتر و ساخت بردهای الکترونیکی فشرده تر؛
• کاهش تولید قراضه ناشی از عملیات لحیم و برش های مداری؛
• در نتیجه کاهش زمان کار.

مزایا و ویژگی های لامپ های اس ام دی

لامپ اس ام دی به دلیل برخورداری از مزایای بسیاری که در ادامه به آنها خواهیم پرداخت، مورد توجه مردم و صاحبان صنایع قرار گرفته است.

ال ای دی های SMD در مقایسه با سایر انواع ال ای دی به طور قابل توجهی کوچک‌تر هستند، زیرا مانند LED های DIP بسته بندی خاصی اطراف آنها وجود ندارد. به همین دلیل، LED های SMD در مقیاس صنعتی با استفاده از تجهیزات مونتاژ خودکار و با دقت بالا تولید می شوند. ابعاد کوچک، انواع لامپ اس ام دی را بسیار فشرده می کند و موجب نصب آسان آنها می شود. علاوه بر این، تراشه های سبک در یک محفظه رزین اپوکسی قرار دارند.

• زاویه دید وسیع تر و تولید حرارت کمتر

یکی لامپ smd چیست؟ از ویژگی های بارز لامپ های اس ام دی، زاویه دید گسترده آنهاست. همچنین این لامپ ها با مصرف کمتر انرژی، گرما و حرارت کمتری نیز تولید می کنند. از این رو دوستدار محیط زیست هستند.

• تنوع رنگ لامپ اس ام دی

به واسطه به کارگیری دیودهای فراوان در لامپ های LED SMD، می توان تنوع وسیعی از رنگ ها را در تولید این لامپ لامپ smd چیست؟ لامپ smd چیست؟ ها شاهد بود. به طور مثال امکان انتخاب و تهیه لامپ های اس ام دی با نورهای به رنگ سبز، قرمز، آبی و . وجود دارد. تنوع رنگ ها به همراه این واقعیت که آنها نورپردازی کم مصرف، مقرون به صرفه و سبز را ارائه می دهند، مهم‌ترین جنبه هایی است که این چراغ های LED را برای نمایشگرهای بزرگ در فضای باز بسیار محبوب کرده است.

قالب ذکر است که LED های SMD روشنایی بسیار بالایی دارند، در حالی که مصرف انرژی کمتری نسبت به سایر لامپ های ال ای دی و لامپ های کلاسیک دارند. علت اتصال لامپ های اس ام دی به یک برد مدار چاپی، پشتیبانی برد مدار از قطعات الکترونیکی داخل لامپ می باشد. همچنین با حرکت الکترون ها در مدار، تامین نور توسط لامپ اس ام دی صورت می پذیرد.

لامپ های SMD اساساً لامپ های ولتاژ پایین هستند. به گونه ای که ولتاژی که حین عملکرد آنها استفاده می شود در حدود 2 تا 3.5 ولت برآورد شده است. این مقادیر در قیاس با لامپ های سنتی، مصرف 75 درصد انرژی و ولتاژ کمتر را نشان می دهند. از این رو لامپ های اس ام دی لامپ های ولتاژ پایین و کم مصرفی هستند.

طول عمر بیشتر یکی دیگر از ویژگی های مهم لامپ اس ام دی است. آزمایشات نشان داده اند که در صورتی که ولتاژ مطلوب و انرژی کافی برای این لامپ ها در دسترس باشد، طول عمر آنها به حدود 100 هزار ساعت نیز خواهد رسید. همچنین حداقل بودن میزان فروپاشی نوری نیز در این لامپ ها، از دیگر ویژگی های کاربردی و مفید آنها است.

کاربردهای لامپ اس ام دی

انواع لامپ اس ام دی در کاربردهای مختلف از جمله تولید قطعات الکترونیکی زیر مورد استفاده قرار می گیرند:

• انواع روتر
• هارد دیسک
• درایو فلش یا همان USB
• مادربرد کامپیوتر
• دکمه های فشاری قطعات الکترونیکی
• چراغ های صفحه کلید سیستم های رایانه ای
• نور پس زمینه صفحه نمایش
• صفحه نمایش های داخلی مراکز اداری و تجاری
• تجهیزات و علائم راهنمایی و رانندگی
• تابلو ابزار هواپیما
• و اکثر قریب به اتفاق کاربردهایی که به منبع نوری کوچک و جمع و جور و کم مصرف با حداقل تولید گرما، نیاز دارند.

در طول چند دهه گذشته، مردم شروع به درک تأثیر شگرف فعالیت‌های انسانی بر محیط اطراف کرده‌اند. به همین دلیل است که انواع چراغ‌های LED (از جمله لامپ اس ام دی) به طور گسترده در کاربردهای فوق الذکر مورد استفاده قرار گرفته‌اند.

انواع لامپ اس ام دی

در جدول زیر جهت آشنایی مخاطبان گرامی با انواع لامپ اس ام دی، معرفی مختصر اما کاملی از انواع این لامپ ارائه خواهیم کرد.

انواع لامپ اس ام دی (SMD)

ویژگی ها و کاربردها

خرید لامپ اس ام دی

همانطور که در این مطلب لامپ smd چیست؟ عنوان شد، لامپ های اس ام دی ویژگی های مفید و کاربردی بسیاری هم برای محیط زیست و هم برای مصرف کنندگان دارند. این لامپ ها انواع مختلفی دارند که بر اساس نیاز می بایست مناسب ترین نوع آن انتخاب و تهیه شود.

کارفرمایان گرامی جهت خرید لامپ اس ام دی، می توانند از طریق تماس یا برقراری ارتباط با کارشناسان بخش فروش، اطلاعات جامع و کاملی را از تنوع لامپ های موجود و همچنین کاربرد و قیمت لامپ اس ام دی کسب نمایند و با آگاهی کافی اقدام به انتخاب و خرید لامپ اس ام دی نمایند.
